サマリウムコバルト磁石/Sm-Co Magnet

サマリウムコバルト磁石

希土類磁石(レアアース磁石)には、ネオジム磁石(ネオジ Nd-Fe-B)とサマリウムコバルト磁石(サマコバ Sm-Co)2種類があります。サマリウムコバルト磁石(サマコバ Sm-Co)は強力な磁力を持つ希土類磁石のひとつで、熱に強い磁石です。ネオジム磁石が80℃以下での使用が条件なのに対し、サマリウムコバルト磁石350℃の高温でも減磁しにくく、また、サビにくいので医療機器やセンサーの部品に最適です。機械的強度に多少難がありますが、ネオジム同様に製品の小型化、軽量化が図れます。

丸型

単位:mm

OD × H 表面磁束密度 吸着力
kG mT kgf N
2φ × 0.8 1.6 160 0.04 0.39
2φ × 2 2.8 280 0.08 0.78
2.4φ × 1 1.9 190 0.05 0.49
3φ × 1 1.8 180 0.08 0.78
3φ × 1.5 2.0 200 0.1 0.98
3φ × 2 2.6 260 0.12 1.18
3φ × 3 2.8 280 0.15 1.47
3φ × 4 3.0 300 0.18 1.77
3.5φ × 2 2.6 260 0.16 1.57
3.9φ × 2.5 2.9 290 0.22 2.16
4φ × 0.8 1.5 150 0.1 0.98
4φ × 0.9 1.8 180 0.12 1.18
4φ × 1.5 2.0 200 0.13 1.27
4φ × 2 2.6 260 0.2 1.96
4φ × 3 3.0 300 0.24 2.35
4φ × 3.5 3.1 310 0.28 2.75
4φ × 4 3.3 330 0.32 3.14
4φ × 5 3.5 350 0.35 3.43
5φ × 1 1.8 180 0.14 1.37
5φ × 1.5 2.0 200 0.15 1.47
5φ × 2 2.5 250 0.26 2.55
5φ × 3 3.0 300 0.35 3.43
5φ × 4 3.2 320 0.43 4.22
5φ × 5 3.5 350 0.5 4.90
5.9φ × 3.5 3.0 300 0.37 3.63
6φ × 2 2.2 220 0.32 3.14
6φ × 3 2.6 260 0.36 3.53
6φ × 4 3.1 310 0.4 3.92
6φ × 5 3.5 350 0.5 4.90
6φ × 6 3.6 360 0.55 5.39
7φ × 3 2.8 280 0.61 5.98
OD × H 表面磁束密度 吸着力 備考
kG mT kgf N
8φ × 2 2.4 240 0.6 5.88
8φ × 2.8 2.7 270 0.75 7.35
8φ × 3 2.3 230 0.75 7.35
8φ × 5 3.0 300 1.2 11.77
8φ × 5 3.0 300 1.2 11.77 1)
8φ × 8 3.6 360 1.45 14.22
9φ × 2 1.8 180 0.5 4.90
9φ × 3 2.2 220 0.66 6.47
9.5φ × 1. 5 1.5 150 0.4 3.92
9.5φ × 2 1.8 180 0.45 4.41
10φ × 2 1.8 180 0.65 6.37
10φ × 3 2.5 250 1.1 10.79
10φ × 3.5 2.7 270 1.2 11.77
10φ × 5 3.0 300 1.4 13.73
10φ × 6 3.5 350 1.6 15.69
10φ × 8 3.8 380 1.9 18.63
11φ × 1.5 1.6 160 0.8 7.85
12φ × 3 2.2 220 1.3 12.75
12φ × 8 3.8 380 3.2 31.38
12.5φ × 1.5 1.5 150 0.83 8.14
13.5φ × 10 4.2 420 4.2 41.19
14φ × 3.9 2.5 250 2.1 20.59
15φ × 3 2.0 200 1.76 17.26
15φ × 5 3.0 300 3.25 31.87
15φ × 10 4.0 400 4.2 41.19
15.5φ × 3.9 2.4 240 2.5 24.52
15.8φ × 3.5 2.5 250 2.4 23.54
17φ × 3 2.6 260 3.0 29.42
17.5φ × 3.5 2.7 270 3.1 30.40
17.5φ × 5 3.0 300 3.4 33.34
20φ × 5 2.5 250 4.0 39.23
25φ × 9 3.7 370 7.0 68.65

1)Niメッキ

リング型

単位:mm

OD × ID × H 表面磁束密度 吸着力 備考
kG mT kgf N
1.4φ × 0.4φ × 1.6 2.8 280 0.05 0.49
3φ × 1φ × 2.5 2.6 260 0.2 1.96
3φ × 1.8φ × 4 2.9 290 0.15 1.47
5φ × 3.2φ × 3 2.5 250 0.2 1.96
6.5φ × 2φ × 1.5 2.0 200 0.2 1.96
6.5φ × 2φ × 2 2.2 220 0.25 2.45
8φ × 0.6φ × 1.5 1.8 180 0.35 3.43
9φ × 2.1φ × 2 2.3 230 0.9 8.83 2)
9.5φ × 2.2φ × 1.4 1.5 150 0.26 2.55
10φ × 4.6φ × 2.6 2.8 280 1.4 13.73
10.5φ × 7.6φ × 1 1.1 110 0.3 2.94
13.2φ × 3φ × 1.5 1.5 150 1.0 9.81
14φ × 4φ × 3 2.5 250 1.4 13.73
14φ × 9φ × 8 3.3 330 2.6 25.50
OD × ID × H 表面磁束密度 吸着力 備考
kG mT kgf N
16φ × 5φ × 3 2.0 200 1.46 14.32
17φ × 5φ × 2 1.8 180 1.48 14.51
17φ × 5φ × 5 2.5 250 2.4 23.54
19φ × 5.5φ × 2 1.8 180 1.9 18.63
20φ × 7φ × 4 2.5 250 2.9 28.44
23.5φ × 11φ × 1.5 0.9 90 0.6 5.88
30φ × 5φ × 5 2.5 250 7.0 68.65
30φ × 15.5φ × 5 2.5 250 5.7 55.90
36φ × 28φ × 5 2.4 240 6.3 61.78
40φ × 17.5φ × 3 2.0 200 7.1 69.63
46φ × 33φ × 2 2.0 200 6.2 60.80
60φ × 32φ × 7 3.0 300 29.0 284.39
64φ × 47φ × 15 3.5 350 35.0 343.23

2)金メッキ
※表面磁束密度および吸着力は全て参考値です

バー型

単位:mm

OD × L 表面磁束密度 吸着力
kG mT kgf N
2.5φ × 5 3.7 370 0.2 1.96
3φ × 5 3.7 370 0.26 2.55
3φ × 9 3.9 390 0.35 3.43
3.5φ × 6 4.0 400 0.32 3.14
4φ × 8.5 3.5 350 0.44 4.31
5φ × 10 4.0 400 0.6 5.88
5φ × 13 4.2 420 0.7 6.86
OD × L 表面磁束密度 吸着力
kG mT kgf N
5φ × 15 3.8 380 0.8 7.85
5φ × 25 3.3 330 1.7 16.67
6φ × 8 3.7 370 0.7 6.86
6φ × 9.5 4.0 400 0.8 7.85
7φ × 8 3.8 380 1.3 12.75
8φ × 10 3.8 380 1.8 17.65
22.5φ × 25 4.2 420 12.0 117.68

※表面磁束密度および吸着力は全て参考値です

角型

単位:mm

L × W × H 表面磁束密度 吸着力 備考
kG mT kgf N
1.2 × 1 × 1 1.1 110 0.03 0.29
1.2 × 1.2 × 2 1.8 180 0.05 0.49 1)
3 × 2 × 0.7 1.2 120 0.08 0.78 1)
4 × 4 × 2 2.5 250 0.25 2.45
6 × 6 × 1.5 2.3 230 0.4 3.92
6 × 6 × 2 2.5 250 0.44 4.31
9 × 2.5 × 3.9 3.0 300 0.47 4.61
10 × 6.5 × 4 3.2 320 0.83 8.14
11 × 7 × 8 3.5 350 1.86 18.24
12 × 7 × 3 2.6 260 1.1 10.79
14 × 2 × 1 1.4 140 0.21 2.06 1)
14.5 × 10 × 4.5 2.8 280 2.5 24.52
15 × 5 × 3 2.6 260 1.1 10.79
15 × 10 × 4 2.8 280 2.4 23.54
15 × 10 × 5 3.0 300 2.5 24.52
20 × 5 × 12 3.6 360 2.2 21.57
L × W × H 表面磁束密度 吸着力 備考
kG mT kgf N
20 × 10 × 5 3.0 300 4.0 39.23
20 × 12 × 5 3.0 300 4.4 43.15
20 × 15 × 5 2.6 260 4.3 42.17
20 × 20 × 10 3.0 300 7.2 70.61
25 × 15 × 1.5 1.2 120 1.3 12.75
25 × 15 × 3 1.7 170 2.4 23.54
26 × 8 × 4 2.8 280 2.6 25.50
30 × 16 × 5 2.5 250 6.8 66.69
38 × 38 × 18 3.2 320 32.0 313.81
38 × 38 × 24.5 3.8 380 43.0 421.69
50 × 30 × 12 3.5 350 40.0 392.27
50 × 30 × 35 5.0 500 55.0 539.37
58 × 14 × 6 2.7 270 12.0 117.68
60 × 60 × 12 3.3 330 50.0 490.33

1)Niメッキ
※表面磁束密度および吸着力は全て参考値です

径方向着磁タイプ

単位:mm

OD × H [ID] 表面磁束密度
kG mT
1.5φ × 0.37 (0.4φ) 1.5 150
2φ × 9 2.4 240
4.4φ × 8.3 (2.4φ) 2.0 200

※表面磁束密度は全て参考値です
※写真は4.4φ × 8.3 (2.4φ)です

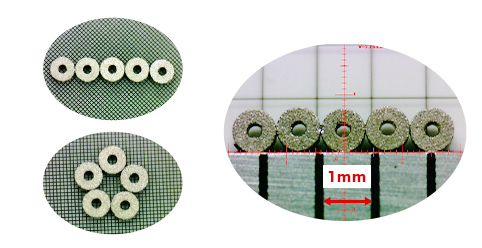

マイクロマグネット

品名
OD × ID × H
外径 OD
(mm)
内径 ID
(mm)
高さ H
(mm)
磁化方向 表面処理 表面磁束密度
参考値(mT)
0.8φx 0.27φx 0.41 0.800 0.270 0.41 径方向 金メッキ 70
1φx 0.27φx 0.47 1.000 0.270 0.47 径方向 無し 110
1.05φx 0.27φx 0.55 1.050 0.270 0.55 径方向 無し 130
1.35φx 0.27φx 0.45 1.350 0.270 0.45 径方向 無し 140

※寸法公差:外径 OD±0.005、内径 ID±0.005、高さ H±0.01 (mm)
※表面磁束密度:外周面にて実測した最大値を参考値として記載。
